产品介绍：
组合式是专为大专院校、科研院所设计的新产品。产品设计新颖、性能优越、特别是采用了积木组合式结构，方便了各种教学实验和检测。已被推荐为大专院校物理实验室专业仪器。
特点：
1、更换不同的光栅、光谱区间可以从0.2到15μ，并有较高的分辨能力
2、积木组合式、着重提高学生的动手能力
3、CCD与倍增管的有机结合,更便于做教学及实验
4、CCD接收，测量速度快,并可实时观察
5、单光子计数器和光谱仪组合,可做弱信号测量
6、SHN-8A型具有极高分辨率,可做氢氘、钠光谱实验
7、可以做吸收、荧光、色度及黑体实验

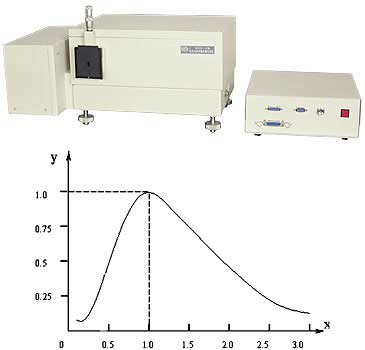

SHN-8A型组合式多功能光栅光谱仪,由光栅单色仪,接收单元,扫描系统,电子放大器,A/D采集单元,计算机组成.该设备集光学、精密机械、电子学、计算机技术于一体。光学系统采用C－T型
产品特点：
产品应用
1.确定未知光源
依据线光源的谱线图谱对于每一个元素都是的。有一未知光源放在已校正波长的光栅光谱仪的入射狭缝上（S1）。
测得：643.85nm ,508.58nm,479.99nm,467.82nm，试确认此光源为何种元素灯？
依据所测谱线位置与标识谱线对照，可确定其为镉（Cd）放电灯。
2.确定光谱灯的光谱特性
有一镉放电灯，放在已校正波长的光栅单色的入射狭缝（S1）上：
测得：643.85nm ,587.60nm,508.58nm,479.99nm,467.82nm,447.15nm。
从镉元素标识谱线可知：587.60nm、447.15nm这两条谱线不属于镉元素。因而此光谱灯的光谱特性不好，经识别，
587.60nm，447.15nm这两条谱线，属于氦（He）元素在650nm~440nm区间的较强谱线。
3、用氢灯作光源测量氢光谱的巴尔未线系波长，并验算里得伯常数
将氢灯放在已校正波长的光栅光谱仪的入射狭缝（S1）上，可直接读出氢光谱的巴尔未线系的四条谱线，它们是： Hα:656.28nm， Hβ：486.13nm，Hγ：434.05nm， Hδ：410.17nm。
SHN－8/8A型多功能光栅光谱仪仪器成套性
SHN-8A型光栅单色仪 1台
SHN-8A型电控箱(电源、驱动器) 1套
CCD接收系统 1套
光电倍增管接收系统 1套
USB线 1根
滤光片 1套
电源线 1根
电机连接线 1根
信号线 2根
安装盘 1套
产品合格证 1份
产品说明书 1本
装箱单 1份
产品试验：
4A型光谱仪做验证热辐射的有关实验
物体热辐射遵守：基尔霍夫热辐射定律、斯特藩-玻耳兹曼定律、维思位移定律、维思公式、瑞利-金斯公式、普朗克公式。
3.1基尔霍夫热辐射定律
任何物体在同一温度T的辐射本领γ（ν，T）与吸收本领α（ν，T）成正比，比值只与ν与T有关。是一个与物质无关的普适函数。
3.2斯特藩-玻耳兹曼定律
黑体辐射本领
RT= 与绝对温度T的四次方成正比 即：RT=σT4 σ=5.67×10-12w/cm2·k4 σ：斯-玻常数
3.3维思位移定律
任何温度下, (λ,T)--λ曲线，都有一极大值，令这极大值所对应的波长为λM，则λM与ST成反比，λMT=b
λM=0.2898/T b=0.2898cm·k=2898微米·度 b-普适常数
3.4维思公式
α，β---为常数 此公式在短波区域比较符合黑体辐射谱。
3.5瑞利-金斯公式
k=1.38×10-23 J/K k玻尔兹曼常数。
3.6普朗克公式
h=6.626×10-34 JS h普朗克常数 c1=2πc2h =3.74×104W/（μm）2·cm2 c2=h·c/K =14380μm·k
普朗克公式另一表达式：令x=λ/λM 则λ=x·λM Y= =
其中：B1= -1=142.32 B2= =4.9651
利用该表达式，很容易在X-Y坐标系来表示统一的设定温度下的绝对黑体的等温曲线。
d一步：求出设定温度下的波长峰值：如： T=2856K,则λM=0.2898cm·k/2856k=1014.7nm
第二步：求出设定温度下任意波长对应的xi值及yi值
①、λ1=500nm x1=(λT/0.2898)=0.4928 y1= =0.206
②、λ2=300nm x2=0.2956 y2=0.00319
③、λ3=1500nm x3=1.478 y3=0.702
④、λ4=1014.7nm x4=1 y4=1
组合式光栅光谱仪单价不包括计算机及打印机,根据用户需要予以代购
技术参数：
一、型号 ：SHN-3
波长范围 ：200～800nm
相对孔径 ：D/F=1/7
光栅条数 ：1200L/mm或600L/mm
接收单元 ：光电倍增管
狭缝 ：宽度0～2mm，连续可调示值精度0.01mm/格，z大高度20mm
波长精度 ：+/-0.4nm
波长重复性 ：±0.2nm
焦距 ：.
分辨率 ：.
杂散光 ：≤0.3%T
谱线半宽度 ：波长在589nm处，狭缝高3mm，宽0.2mm，谱线半宽度≤0.2nm
功能 ：峰值输出、打印、光谱四则运算、光谱平滑、光谱存储
主机尺寸 ：360×250×160mm
重量 ：20kg
闪耀波长 ：.
光栅 ：.
积分时间 ：.
光谱响应区间 ：.
二、型号 ： SHN-4、4A、4B
波长范围 ： A.4型600～1200nm近红外B.4A型1000～2500nm近红外C.4B型25M～15M中红外
相对孔径 ：D/F=1/7
光栅条数 ：A.4型 600L/mmB.4A型 300L/mmC.4B型 100L/mm C.4B型 100L/mmC.4B型 100L/mm C.4B型66L/mm
接收单元 ：(TGS)热释电探测器、硫化铅光电探测器、镉汞光电探测器等
狭缝 ： 0～2mm连续可调，重复精度0.01mm/格，z大高度20mm
波长精度 ： A.4型+/-4nm B.4A型+/-6nm C.4B型+/-8nm
波长重复性 ： A.4型 ±2nm B.4A型 ±3nm C.4B型 ±4nm
焦距 ： 302.5mm . 500mm 500mm
分辨率 ： 在3.3 m处可分聚苯乙烯十个峰。（透过率方式）
杂散光 ： ≤0.3%T
谱线半宽度 ： .
功能 ： SHN-4A型可做黑体实验
主机尺寸 ：360×300×160mm .
重量 ：25kg
闪耀波长 ： 4型:750 4A:1400 4B:4700、8000
光栅 ： .
积分时间 ： .
光谱响应区间 ： .
三、型号 ： SHN-5
波长范围 ： 200～800nm
相对孔径 ：D/F=1/7
光栅条数 ： 1200L/mm或600L/mm
接收单元 ：光电倍增管和CCD
狭缝 ： 宽度0～2mm，连续可调示值精度0.01mm/格，z大高度20mm
波长精度 ： +/-0.4nm
波长重复性 ：±0.2nm
焦距 ： .
分辨率 ： .
杂散光 ： ≤0.3%T
谱线半宽度 ： 波长在589nm处，狭缝高3mm，宽0.2mm，谱线半宽度≤0.2nm
功能 ：峰值输出、打印、光谱四则运算、光谱平滑、光谱存储
主机尺寸 ： 360×250×160mm
重量 ： 20kg
闪耀波长 ： .
光栅 ： .
积分时间 ： .
光谱响应区间 ： .
四、型号 ： SHN-8
波长范围 ： 200～800nm
相对孔径 ：D/F=1/7
光栅条数 ： .
接收单元 ： 2048
狭缝 ： .
波长精度 ： ≤+/-0.4nm
波长重复性 ： ≤+/-0.2nm
焦距 ： 500mm
分辨率 ： 优于0.1nm
杂散光 ： ≤0.001
谱线半宽度 ： .
功能 ： .
主机尺寸 ： .
重量 ： 25kg
闪耀波长 ： .
光栅 ： 2400l/mm
积分时间 ： 88档
光谱响应区间 ： 300-900nm
五、型号 ： SHN-8A
波长范围 ： 200-660nm
相对孔径 ：D/F=1/7
光栅条数 ： .
接收单元 ：2048
狭缝 ： .
波长精度 ： ≤+/-0.2nm
波长重复性 ： ≤+/-0.4nm
焦距 ： 500mm
分辨率 ： 优于0.06nm
杂散光 ： ≤0.001
谱线半宽度 ： .
功能 ： .
主机尺寸 ： .
重量 ： 25kg
闪耀波长 ： .
光栅 ： λ闪=250nm 1200l/mm λ闪=250nm
积分时间 ： 88档
光谱响应区间 ： 300-660nm |
