产品介绍：
产品参数、技术指标：
1.单色仪 1） 光栅： 1200L/mm
闪耀波长 500nm
2） 相对孔径： D/F=1/5.5
3） 狭缝：
A. 宽度： 0-2mm连续可调
B. z大高度：20mm
C. 示值精度：0.01mm
2. 收单元：1）光电倍增管 日产R6249
2) 倍增管电源 0-1500V
3.单光子计数器 1)积分时间 0-30分钟
2)z大计数为 100000000
3)阈值电压 0-2.56V 1-256挡(10mv/档)
4.激光光源：半导体激光器，
输出波长532nm，输出功率 ≥40mw
稳定度≤2%
5.计算机: 联想商用机
6.打印机: 利盟彩色喷墨打印机
7.波长范围： 200-800nm(单色仪)
8. 波长精度：≤0.4nm
9. 波长重复性：≤0.2nm
10.杂散光：≤10-3
11.线色散倒数：2.7nm/mm
12.谱线半宽度：波长在589nm处，狭缝高3mm，宽0.2mm，谱线半宽度≤0.2n
13、外形尺寸：700×500×450mm
14/重量：70kg
其中JGP-III 配有进口的陷波滤波片
基本原理
激光作用试样时,试样物质会产生散射光,在散射光中,除与入射光有相同频率的瑞利光以外,在瑞利光的两侧,有一系列其他频率的光,其强度通常只为瑞利光的十的负六次方至十的负九次方,这种散射光被命名为拉曼光.其中波长比瑞利光长的拉曼光叫斯托克斯线,而波长比瑞利光短的拉曼光叫反斯托克斯线.
拉曼谱线的频率虽然随着入射光频率而变换,但拉曼光的频率和瑞利散射光的频率之差却不随入射光频率而变化,而与样品分子的振动转动能级有关.拉曼谱线的强度与入射光的强度和样品分子的浓度成正比例关系,可以利用拉曼谱线来进行定量分析,在与激光入射方向的垂直方向上,能收集到的喇曼散射的光通量ФR等于:
ФR=4π.ФL.A.N.L.K.sinα2(θ/2)
ФL为入射光照射到的样品上的光通量
A为拉曼散射系数,约等于十的负二十八至十的负二十九MOL/球面度
N为样品体积内的分子数
L为样品的有效体积
K为考虑到折射率和样品内场效应等因素影响的系数
α为拉曼光束在聚蕉透镜方向上的角度
利用拉曼效应及拉曼散射光与样品分子的上述关系,可对物质分子的结构和浓度进行分析研究,于是建立了拉曼光谱法.
绝大多数拉曼光谱图都是以相对于瑞利谱线的能量位移来表示的,由于斯托克斯峰比较强,故可以比较小的位移为基础来估计?δ(以cm-1为单位)
即?δ=δy-δ
以四氯化碳的拉曼光谱为例
δy是瑞利光谱的波数18797.0cm-1(5320)
?δ四氯化碳的拉曼峰的波数间隔218、324、459、762、790cm－1(拉曼峰与瑞利峰间隔)
激光器
本仪器采用40mv半导体激光器,该激光器输出的激光为偏振光.其操作步骤参照半导体激光器说明
仪器成套性

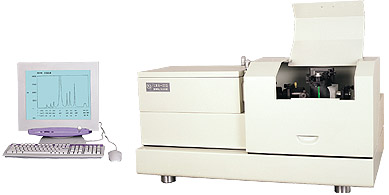

1.JGP-II型激光喇曼/荧光光谱仪主机包括单色仪 1台
单光子计数器 1套
外光路 1套
2、半导体激光器及电源 1台
3、电源线 1根
4、连接电缆 5根
5。附件
1)铅直液体样品容器及样品架 2套
2)水平液体样品容器及样品架:
A、10×10玻璃比色皿 2只
B、样品架 1套
3)透明固体样品架 、倾斜入射样品架各一套
4)偏振组件:
A、检偏器、起偏器 各1片
B、1/2波片(532) 1片
5) Ф5平面反射镜 1片
6、工具
A、M4内六角板子 1支
B、M1.5内六角板子 1支
C、改锥 2把
D、接线板 1个
7、JGP-II型激光喇曼/荧光光谱仪合格证书 1份
8、JGP-II型激光喇曼/荧光光谱仪装箱单 1份
9、JGP-II型激光喇曼/荧光光谱仪使用说明书 1份
产品特点：
产品特点介绍：
计算机控制，界面显示、仪器能自动记录拉曼、荧光光谱
采用532nm的半导体激光器
高分辨率、低杂散光单色系统
使用高灵敏度、低噪声的单光子计数器
配有稳定性好、精度高的外光路系统
配有多种附件，适用于液体、固体样品的分析
配有旨在减小杂散光的陷波滤波器
产品原理图、光路图：
激光喇曼/荧光光谱仪 - 原理图 激光喇曼/荧光光谱仪 - 外光路1
激光喇曼/荧光光谱仪 - 外光路2
激光喇曼/荧光光谱仪 - 聚光部件 激光喇曼/荧光光谱仪 - 偏振部件
激光喇曼/荧光光谱仪 - 接收系统
单光子计数器方法利用弱光下光电倍增管输出电流信号自然离散的特征，采用脉冲高度甄别和数字计数技术将淹没在背景噪声中的弱光信号提取出来。与锁定放大器等模拟检测技术相比，它基本消除了光电倍增管高压直流漏电和各倍增极热噪声的影响，提高了信噪比；受光电倍增管漂移，系统增益变化的影响较小；它输出的是脉冲信号，不用经过A/D变换，可直接送到计算机处理。
