产品介绍：
一、用途
发光光源置于足够的外磁场中时，光源发出的每一条光谱线都分裂成几条波长差很小的偏振化分谱线，这一现象称为塞曼效应。

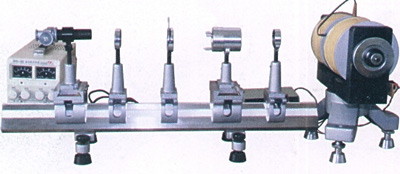

YJS－Z型直读式塞曼效应实验仪是观察塞曼效应和直接测量塞曼分裂圆环直径D的理想仪器。该仪器采用二块平面平行平晶制成的F－P标准具。由于采用测量望远镜，不需在暗室实验室和干版拍摄。可以从读数鼓轮上直接测取读数，测量精度高，操作简便。该仪器还采用纵横向可调滑座，便于调整各光学元件的光轴，保证成象质量。
该仪器还配备照相机和长焦镜头等选购附件，可供拍摄干涉环照片
二、主要技术参数
1、F－P标准具：(1)分辨率λ/?λ≥1×1000000，通光口径Ф40mm,
石英条纹细度>12
(2)中心波长λ=5461?
(3)反射率R≥90%
(4磁感应强度0-13000高斯
(5)能观察(拍)9个明显的塞曼分裂谱线
2、测量望远镜：(1)有效测量范围0-8mm
(2)测量精度0.01mm
(3)视角放大率F=6×
3、干涉滤光片：中心波长λ＝5461?
4、聚 光 镜：消色差透镜焦距f＝93mm
5、纵横向可调滑座：横向可调范围+/-15mm
6、fWL-3A型直流稳流电源：(1)电源50周220V+/-10%
(2)输出电流0.5A-3A线性连续可调
(3)允许负载自变范围25%,恒流源负载阻抗为12.5?.
(4)纹波电流≤3mA
(5)电源漂移≤+/-1%/小时
三、功能
1、晶体管稳流电源
此稳流电源具有高稳定度，连续可调，可为直流电磁铁提供0。5－3A稳定激磁电流。
2、直流电磁铁
当激磁电流为2。5A时，磁场强度可达12000GS，磁铁绕轴旋转90度可直接观察纵效应。
3、纵向可调滑座
滑座装置在三角导轨上，不仅沿着光轴方向可调，垂直光轴方向也可调。
4、光源
采用汞灯为光源，将汞灯管固定于两磁极之间的灯架上(装灯时可取下灯架),接通变压器(胶木端子为输入、磁端便发出很强的光谱线。
5、F－P标准具
F－P标准具是由两块互相平行的平面平镜组成。平面平镜内表面度有多层介质膜，为保证两平面平行平镜严格保持平行，在两平面镜间放一厚度为2。7mm的间隔圈，使两镜间的距离固定不变。当λ＝5461?的单色光进入标准具后，在两镜镀膜表面间进行多次反射和透射，形成一系列相互平行的反射光束和透射光束。在透射光束中，相邻两光束的光程查为?＝2ndcosθ。有一定光程差的平行光束在无穷远处发生干涉，当?＝kλ时，同一级次对应着相同的入射角，形成一个亮圆环，不同级次形成一套同心的干涉圆环。
6、1/4波片(中心波长5461?)
当沿着磁场方向观察纵效应时,将1/4波片旋转于偏振片前,用以观察左、右旋的圆偏振光.
7、偏振片
偏振片是用以观察偏振性质不同的π成分和δ成分
9、测量望远镜
测量望远镜是该仪器的关键部件，干涉光束通过望远物镜成象于分划板上，通过测微目镜的读数机构可直接测量得各级干涉圆环的直径D或分裂宽度。读数鼓轮格值为0。01mm,较采用照相方法，测量精度有所提高。测量望远镜与F－P标准具相匹配、成象清晰，便于观测。
9、拍照装置(包括照相机、变焦镜头、相机架均单独订货)
本仪器配备相机、变焦镜头及相机架供用户选购。若需将实验结果存档，可用拍照装置进行拍照。
四、仪器成套性
1、直流电磁铁 1台
2、晶体管稳流电源 1台
3、汞灯 1只
4、漏磁变压器 1台
5、750mm三角导轨 1根
6、可调滑座 2只
7、固定滑座 3只
8、聚光镜 1组
9、F－P标准具 1块
10、干涉滤光片 1块
11、偏振片 1组
12、1/4波片 1组
13、测量望远镜 1具
14、拍照装置
(包括照相机、变焦镜头、相机架均单独订货) 1套
15、使用说明书 1份
16、产品合格证 1份
17、产品包装箱 1套
