产品介绍：

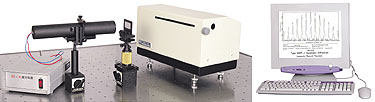

QXYE-1/1A型衍射光强自动记录系统适用于大学光学实验室。系统由光源、衍射板组、接收单元、计算机，工作软件，A/D转换器组成。在本实验系统用光电传感器测量光强,用高精度的位移传感器---光栅尺测量位移,因而可定量的精确测出衍射光强的分布.全部数据采集和处理由计算机控制,所得测量结果可与理论公式对比.此系统还可用于测定其它光强分布的实验.(QXYE-1A型不带光栅尺定位系统)
光栅位移传感器是用高精度光栅作检测元件的密封式高精度传感器。主光栅与读数头装在铝型材壳内，其弹性的密封条可以防止灰尘、碎屑、有害的物质损害光栅尺。光栅一块安装在基座上，另一块装在移动的导轨上。
其基本参数为：
量程 200mm
光栅栅距 0.02mm(50对线/mm)
精度 +/-0.01mm
光源 红外发光二极管
接收元件 光电三极管
输出信号 幅值4-5V、相位角差90度的两路方波信号
系统成套性：
主机
计算机、打印机、工作软件
激光器
接收单元
放大器及A/D转换器
多缝板
光栅尺定位系统(GSZF－1型),GSZF-1A型不含光栅尺等机构
仪器成套性:
QXYE-1型装箱单
1.衍射光强自动记录系统主机 1台
2.电控箱 1台
3.氦氖激光器(含电源) 1套
4.二维调节基座 1个
5.磁力基座 2个
6.二维调节架 1个
7.干板架 1个
8.激光器架 1个
9.衍射狭缝 1套
10.多孔板 1块
11.多缝衍射板 1块
12.平面反射镜 1块
13.USB线 1根
14.电缆线 2根
15.电源线 1根
16.工作光盘 1张
17.产品合格证 1份
18.产品使用说明书 1份
19.装箱单 1份
产品特点： 规格和主要技术指标
1、光源 氦、氖激光器
波长 632.8nm
功率 >1.5mW
2、单缝 宽度 连续可调0-2mm
精度 0.01mm
高度 14mm
3、衍射板组 四个多缝 2、3、4、5
缝宽 0.03mm
间隔 0.06mm
4、光学传感器 硅光电池
5、测量范围 200mm
6、测量精度 +/-0.01mm
7、光栅尺 栅距 0.02mm(50线对/mm)
精度 +/-0.01mm
8、计算机及软件 计算机、软件一套
