  您现在的位置:首页-->光学仪器-->科教用光学仪器 -->GBG型光波导测试仪
  商品详细信息
点击查看图片实际尺寸大小
◆  产品编号:p001462

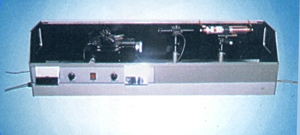

◆  产品名:GBG型光波导测试仪
◆  品  牌:


>>GBG型光波导测试仪
>> 购买此产品请拨打购买热线:021-65682142、021-65683854、021-65688364,服务热线:servers@shuoguang.com
  产品详细介绍
  技术参数

产品介绍:
主要用途:
GBG型光波导测试仪是一种用于科研和教学的光学仪器.它可用来演示光波导原理和光波导器件特性并准确测量介质薄膜参数,为光电子学科研单位和大专院校激光、应用物理、近代物理、无线电电子工程、光纤通讯、薄膜光学及光学仪器等专业提供集成光学实验手段和薄膜参数测量手段。
仪器可用于如下各种实验:
1、用对称棱镜耦合器的光波导m线实验;
2、用直角棱镜耦合器的光波导输入和输出耦合实验;
3、由模折射率确定介质薄膜的厚度、折射率和折射率分布;
4、金属包复光波导参数测量等;
用户若自己增加一些设备和附件,还能扩展仪器功能,可用来测量光导的传播损耗和薄膜折射率色散等,并可用于电光、声光、磁光和非线性光波导器件实验及一些无源光波导器件实验

主要规格和技术参数
1)氦氖激光器
可采用激光管(HZ-200,HZ-250,HZ-300)和激光电源(HNJ-3,HNJ-4).其输出功率约为1mw,束孔径约为0.8-1.0mm.
2)准直分束筒
放大1.5倍,扩束后的平行光孔径为1.2-1.5mm,辅助透镜焦距为100mm.
3)测角转盘
测角范围为360度,最小刻度为6秒.测角准确度优于+/-15秒.
4)光电探测系统
零位角的对准精度优于+/-10秒,m线同步角的对准确度为+/-20秒
5)外形尺寸、重量及导轨长度。
外形尺寸为1150×280×300(mm3).重量约为75公斤,导轨长度为1米.
6)薄膜参数的测量误差
薄膜折射率的测量误差可达0.0001,薄膜薄膜厚度的测量误差为0.01-0.001
7)附件
附件有对称棱镜、直角棱镜、棱镜夹具、m线观察屏和插座、m线接收筒和支架。对称棱镜和直角棱镜均由ZF6玻璃制成,其折射率和棱角可由用户自己测量。
8)选购件
氦氖激光管和氦氖激光电源,做为选购件提供.

仪器成套性
1、仪器主体 1套
2、测角转盘 1套
3、m线接收器 1套
4、m线接收屏 1组
5、准值扩束器 1套
6、偏振器 1套
7、He-Ne激光器座 1套
8、仪器附件
(1)波导夹具 1组
(2)对称棱镜 1只
(3)直角棱镜 2只
(4)波导片(毛坯) 3只
9、备用灯泡(GY6-5) 3只
10、选购附件
(1)He-Ne激光管(HN-250) 1支
(2)He-Ne激光电源(HNJ-3) 1台
11、仪器箱
(1)仪器主体箱 1个
(2)测角转盘及附件箱 1个
12、使用说明书 1份
13、产品合格证 1份
14、装箱单 1份

产品特点:
1、薄膜参数测量归结于耦合角测量,测量方便,准确度较高;
2、配有光具座和角度的投影放大读数系统,有利于教学实验;
3、配有同步角和零位角的光电对准装置,灵敏度较高,且因其光路屏蔽较好,不在暗室也能测量

技术参数:

  订货信息
货号 名称 规格 备注 市场价 现在销售价 是否现货 购买
c007304 GBG型光波导测试仪 1)准直分束筒放大1.5倍,扩束后的平行光孔径为1.2-1.5mm,辅助透镜焦距为100mm. 2) 测角转盘测角范围为360度,最小刻度为6秒.测角准确度优于+/-15秒. 3)光电探测系统零位角的对准精度优于+/-10秒,m线同步角的对准确度为+/-20秒 4)自配氦氖激光器。包装:1台 28560.00 23800.00 现货
  联系方式


订货电话:021-65682142、65683854、65688364。服务热线:servers@shuoguang.com

  商家特别提示


如因产品质量问题(非人为损坏,机器无划伤),在货到7天内可免费退换.保修一年. 中国实验科学器材网将通过签约快递公司送货上门,除新疆、西藏地区外,其余地区3-4天内送达,新藏地区1-2周内送达(特殊情况除外)。

  支付信息


转帐支付:
开户名称:上海硕光电子科技有限公司
帐号:31001544900050000568
开户行:建行五角场支行
现金支付或其它支付方式

 注册用户(登陆)-> 选购商品-> 加入购物车-> 下订单-> 填写(确认)收货人信息-> 完成支付-> 购物完成
