| ◆ 产品编号：p0016473 |

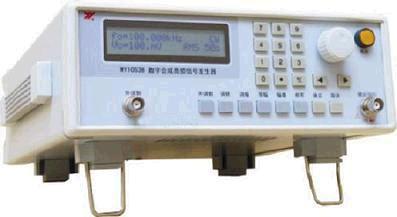

| ◆ 产品名：WY1053B 数字合成高频信号发生器（50MHz，DDS） |
|
|
| |
| |
|
|
| |
|
| 产品详细介绍 |
本机使用DDS（直接数字合成）技术。频率覆盖范围1Hz ～50MHz，电压输出范围：1mV～1Vrms，（-107dBm～＋13dBm），与传统的模拟高频信号源相比，具有高精度，高可靠性，多功能的优点，是精密型的合成高频信号源。
一、特点：
＊硬件全集成化，参数调节软件化，使可靠性达到新高度。
＊LCD屏菜单式同时显示：频率，幅值，匹配阻抗，调制度等。
＊工作模式可分为:载波、调幅、调频（FSK.ASK.扫频功能为选购）。
＊频率精度优于10ppm.
＊优于-40dBc总谐波失真度。
＊优于±0.5dB幅频平坦度。
＊调幅度：三位数显，调制度： 0～100%。
＊调频：三位数显频偏：0～100kHz。 |
|
| 技术参数 |
二、主要技术性能：
1．频率特性
1.1 频率范围：1Hz～50MHz， 6位显示从1.00000Hz～50.0000MHz.
1.2 频率精确度：±10ppm或±0.05 Hz
2.信号谐波失真（50Ω匹配负载，1Vp-p输出时）
＜20kHz：-60dBc
20kHz～1MHz：-50dBc
1MHz～10MHz：-40dBc
10MHz～50MHz：-30dBc
3．输出特性
3.1 输出幅度范围：2mV～2Vrms（开路），或1 mV～1 Vrms（50Ω负载）
3.2 输出幅值显示：3位有效数显，从1.00mV～1.00V
3.3 输出阻抗：50Ω
3.4 稳幅特性（频幅平坦度）：10Hz～10MHz±0.5dB 1Hz～50MHz±1dB
4．调制特性：
工作模式可分为载波、调幅、调频三种：
4.1 载波特性:
载波频率范围：1Hz～50MHz正弦波。
4.2 调幅特性：
4.2.1 载波频率范围：10kHz～50MHz
4.2.2 调制频率：内调制时1kHz，外调制时10Hz～100kHz。
4.2.3 调幅度：0～100% 三位数显。
4.2.4调制失真：≤2%（内调制时）。
4.2.5外调制输入：当载波幅值为1VP-P，输入±0.4VP-P外调制信号，能达到100%调幅度。
4.3 调频特性:
4.3.1 载波频率范围：100kHz～50MHz
4.3.2 调制频率：内调制时1kHz，外调制：10Hz～100kHz。
4.3.3 调频频偏范围：1kHz～100kHz三位数显。
4.3.4 寄生调幅：≤2%（内调制）。
4.3.5 外调制输入要求：幅值≤1 Vrms，阻抗1kΩ。
4.4 FSK,ASK 特性：
脉宽，间隔时间10μs～10s可设置。
4.5 扫频特性：
4.5.1 扫频范围 1Hz～50MHz，最小步进1Hz，
4.5.2 扫频速率 10ms～10s. |
|
| 货号 | 名称 | 规格 | 备注 | 市场价 | 现在销售价 | 是否现货 | 购买 | | c0041897 | WY1053B 数字合成高频信号发生器（50MHz，DDS） | 频率范围：1Hz～50MHz | 频率精确度：±10ppm或±0.05 Hz | 5731.20 | 4776.00 | 现货 |  |
|
| |
