  您现在的位置:首页-->基础仪表-->瓦特表、功率分析仪-->WY3860H 1W功率放大器
  商品详细信息
点击查看图片实际尺寸大小
◆  产品编号:p0016498

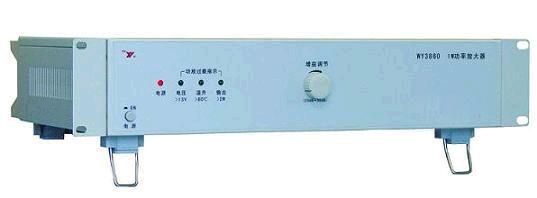

◆  产品名:WY3860H 1W功率放大器
◆  品  牌:


>>WY3860H 1W功率放大器
>> 购买此产品请拨打购买热线:021-65682142、021-65683854、021-65688364,服务热线:servers@shuoguang.com
  产品详细介绍
  技术参数

序号

指标名称

符号

单位

参数

测试条件

01

频率范围

BW

MHz

45870



02

输入功率

Pin

dBm

0

频率间隔8MHz

03

输出功率

Pout

W

1W



04

功率增益

GA

dB

30

内置电调衰减器动态10dB

05

输入/输出驻波比





1.31 /

1.51



06

谐波输出

H

dBc

-35



07

杂散输出

N

dBc

-55



08

三阶互调

IM3

dBc

-35



09

增益平坦度



dB

2



10

功放开关控制

高电平(>2.5V):正常工作。此脚悬空时,为关断。

低电平(<1.5V):关断, 关断时电流<0.5A。控制电流<1mA

11

输入负载/连接器

RIN

Ω

75/ BNC



12

输出负载/连接器

RL

Ω

75/ BNC



13

保护报警功能

出现下列故障时,功放关断, 关断时电流<0.5A,并输出TTL电平(高电平:>3.5V,低电平:<0.5V,故障时为低电平):

1 电源过高 ,有相应的LED显示。

2 机壳温度>80±3℃,有相应的LED显示。

3 输出功率过大(>2W),有相应的LED显示。

14

工作温度

TW

-25+55



15

电源电压





220V 50Hz



16

外形尺寸

宽×高×深

mm

440×88×312



  订货信息
货号 名称 规格 备注 市场价 现在销售价 是否现货 购买
c0041936 WY3860H 1W功率放大器 频率范围MHz:45—870 输入功率dBm:≤0 24192.00 20160.00 现货
  联系方式


订货电话:021-65682142、65683854、65688364。服务热线:servers@shuoguang.com

  商家特别提示


如因产品质量问题(非人为损坏,机器无划伤),在货到7天内可免费退换.保修一年. 中国实验科学器材网将通过签约快递公司送货上门,除新疆、西藏地区外,其余地区3-4天内送达,新藏地区1-2周内送达(特殊情况除外)。

  支付信息


转帐支付:
开户名称:上海硕光电子科技有限公司
帐号:31001544900050000568
开户行:建行五角场支行
现金支付或其它支付方式

 注册用户(登陆)-> 选购商品-> 加入购物车-> 下订单-> 填写(确认)收货人信息-> 完成支付-> 购物完成
