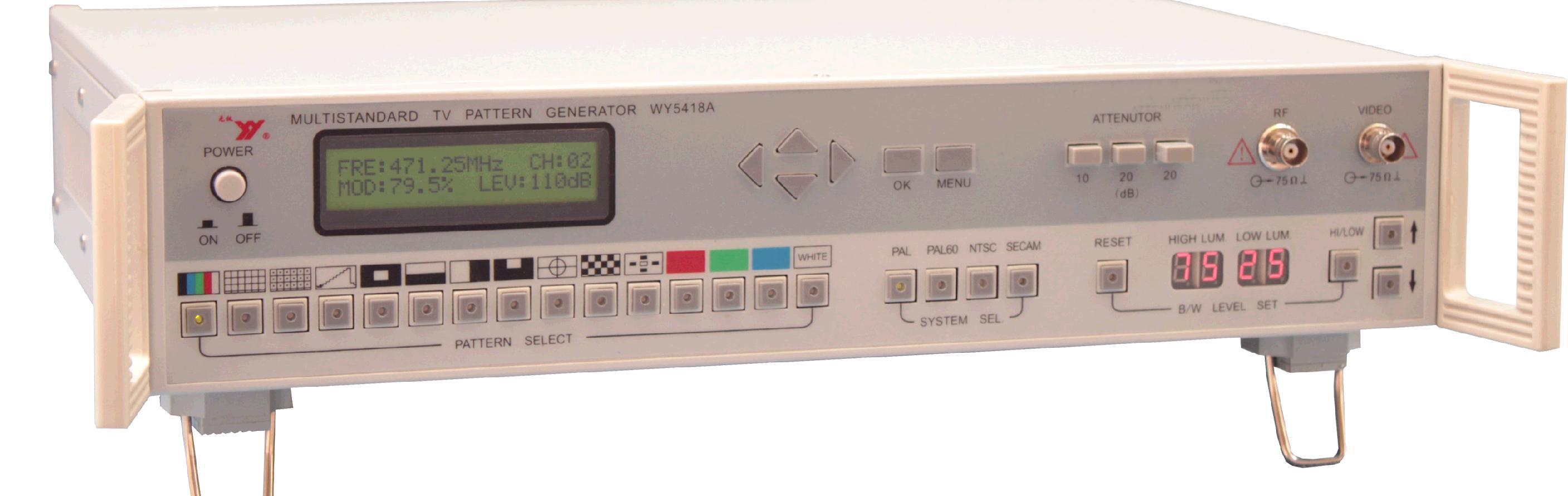

| ◆ 产品名：WY5418A 多制式电视信号发生器/WY5418A-2 多制式电视信号发生器（含4幅测试卡） |
|
|
| |
| |
|
|
| >>WY5418A 多制式电视信号发生器/WY5418A-2 多制式电视信号发生器（含4幅测试卡） |
| >> 购买此产品请拨打购买热线：021-65682142、021-65683854、021-65688364,服务热线：servers@shuoguang.com |
|
|
| 产品详细介绍 |
特点
◎ 支持PAL/NTSC/SECAM三大彩色电视制式.
◎ 有CVBS, S-VIDEO,色差分量Y.Cb.Cr三种视频输出方式.
◎ 数字技术发生十六种视频图像和16：9图像（选购件）,适宜LCD和PDP电视机.
◎ 数字频率合成产生载波,能设置存储十个频道数。方便快速换台.
◎ RF输出高电平:达110 dBμV.50dB衰减器分三挡：10dB，20dB，20dB。
◎ 伴音频偏6.5MHz,6MHz,5.5MHz,4.5MHz可变换,兼容多种电视制式.
◎ 窗口黑白电平用户控制,LCD屏菜单式显示多种参数.
◎ 系统通讯控制接口RS232 (选购件). |
|
| 技术参数 |
工作特性
| 项 目 |
技 术 性 能 |
| 载波频率范围 |
45MHz～870MHz,0.25MHz步进,5位数显,频率精度±30PPm. |
| 射频输出电平 |
110dBµV±10dB(75Ω)，可调节范围20dB, 3位数显,三挡输出衰减器,20dB, 20dB, 10dB. |
| 视频图像信号 |
WY5418A 多制式电视信号发生器彩条,75%彩条，8级灰阶,点格,棋盘格,园十字,窗口,黑白场以及四种单色场等十六种, |
| WY5418A-2 多制式电视信号发生器（含4幅测试卡）彩条,75%彩条，8级灰阶,点格,棋盘格,园十字,窗口,黑白场以及四种单色场等十六种,WY5418A-2增加彩色综合测试卡或飞利浦卡,清晰度卡等4幅(任选4幅)和16：9图像（选购件） |
| 视频输出 |
CVBS:1Vp-p(75Ω), S-VIDEO:Y: 1.0Vp-p, C :0.7Vp-p, 分量Y,Cb,Cr:Y: 1.0Vp-p, Cb/ Cr: 0.7Vp-p. |
| 音频信号 |
1kHz和400Hz |
| 伴音载波频偏 |
4.5MHz, 5.5MHz, 6MHz, 6.5MHz四种,3位数显 |
| 图像/伴音载波比 |
13～20dB可调, 3位数显 |
| 调制度 |
72.5%～90% 2.5%8级步进, 3位数显 |
| 外调制能 |
视频1.0 VP-P （75Ω）.音频5～25dBmV |
| 外形尺寸 |
420(宽)×90(高)×380(深) |
（技术参数以随机说明书为准）
| 功能/型号 |
制式 |
图像 |
载波频率 |
伴音MHz |
音频 |
RF输出 |
视频输出方式 |
接口 |
| WY5418A |
PAL
NTSC
SECAM |
16幅基本图像 |
45－870MHz设置存储10个频道数 |
4.5
5.5
6.0
6.5 |
1kHz
400Hz |
110
dBuV |
CVBS
S-VIDEO
Y,Cb Cr |
|
| WY5418A-2 |
16幅（含4幅清晰度卡） |
USB |
|
|
