| ◆ 产品编号：p0017921 |

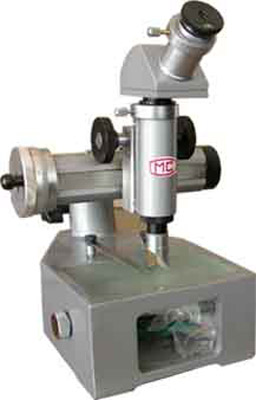

| ◆ 产品名：JXH-D型读数显微镜 |
|
|
| |
| |
|
|
| |
|
| 产品详细介绍 |
读数显微镜是光学计量仪器之一,它的结构简单,操作方便,应用范围很广,其主要用途如下：
1、作长度测定。如定孔距。基面距离刻线距离、刻线宽度以及通孔外圆的直径等。
2、扩大一般显微镜使用范围，可在不同方向上测量。
3、作观察显微镜,可判别矿石标本，检查印刷照像底板。由于测量架能脱开底座,可固定在机床上直接对加工零件进行检查。所以该仪器广泛应用在机械、冶金、光学、科研等单位的检查室、实验室。 |
|
| 技术参数 |
1、测量装置规格：
测量范围：0～50mm
测微鼓格值：0.01mm
2、测量精度：0.015mm
3、仪器主要尺寸
测量台与物镜间z大距离：3X不小于150mm
8X不小于130mm
仪器外型尺寸：227X178X252mm
4、仪器净重：5.5Kg
仪器总重：(包括木箱) 8Kg |
| 物镜放大倍数 |
物镜焦距(mm) |
目镜放大倍数 |
目镜焦距(mm) |
总放大倍数 |
工作距离(mm) |
视场直径(mm) |
|
|
|
| 3X |
36.34 |
10X |
25.00 |
30X |
47.48 |
6.3 |
|
|
|
| 8X（选） |
19.8 |
10X |
25.00 |
80X |
9.49 |
2.2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
