| ◆ 产品编号：p0019247 |

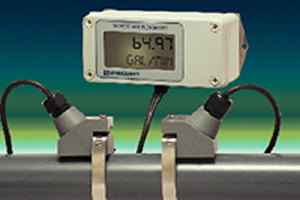

| ◆ 产品名：TFXLD系列经济便利型高精度管外安装超声波流量计 |
|
|
| |
| |
|
|
| |
|
| 产品详细介绍 |
TFXLD是美国迪纳声公司z新推出的一种经济便利型高精度超声流量计，它具有DTFXD系列的高精度, 变送器采用DTFXL的小型化方式, 适合一般液体应用场合，TFXLD系列适用管径范围2英寸～100英寸（50mm～2540mm口径），带现场瞬时和累计流量显示，所有产品提供两种输出，即4-20mA和脉冲输出（涡轮式或TTL脉冲），允许仪表与诸多监控设备相联。可以使用安装迪纳声基于Windows®的工具软件由用户进行现场（或室内）设置、标定和故障排除。
典型应用
医药行业、石化、供水排水，食品、军工、液压系统、冷凝水、冶金以及诸多管外流量测量场合。
主要技术指标
液体：大多数液体，少于40%总悬浮物或气泡的液体
电源：11-30VDC@0.25A/220VAC,50HZ@0.3VA
流速：0.01~12.4m/s
输入/输出:4-20mA输出(标准输出)
12位分辨率:自动电源;接入电压降至多5V;
900Ω负载驱动;隔离与供电共用地
涡轮式频率输出
类型 无AC接地干涉
幅值 至少100mVpp
频率范围 0-1000HZ
任务周期 50％±10％
TTL式脉冲输出
类型 方波式(对地参照)
幅值 5VDC
频率范围 0-1000HZ
任务周期 50％±10％
显示:方式:2行X8位
瞬时量:至少8位数字显示
累计量:至少8位数字显示,倍率从10-1--106
单位：各种公制/英制单位量显示,m3/h、m/s、Kg/h、L/M等
外壳:75W×150L×63Hmm,与传感器分开安装.
精度：±1.0%读数(流速＞0.3m/s)；±0.003m/s（＜0.3m/s）
响应时间:3-30秒可调
保护:防极化、电涌
认证：总体要求：ANSI/ISA582.01
危险区域：ANSI/ISA12.12.01，GroupsC/D,
ClsaaIDivision2
传感器类型：夹装型，群发型时差式
介质温度：-40℃~+230℃（标准传感器：-40℃~+150℃；高温传感器：-40℃~+230℃）
管径范围：2〞~100〞英寸（50mm~2540mm规格管径）
管道材质：碳钢、不锈钢、铜、塑料
环境温度 一般区域：-20℃~+85℃，危险区域：-20℃~+40℃ |
|
| 技术参数 |
■ TFXLD管外安装、安装快捷易行、安装成本极低。
■ 可测量极低流速（0.01m/s）。无阻塞或腐蚀，不必采用过滤设施。
■ 无可动部件、不接触流体、免维护。数字处理技术保障性能稳定可靠，不必周期性标定。
■ 可以直接提供给数据采集系统以标准流量信号（4～20mA+TTL脉冲或涡轮仪表输出方式）。
■ TFXLD是双向测量系统，可以提供正向累积、反向累积和净累积流量。
■ ULTRALINK Windows®软件使仪表设置、标定、故障处理十分便利易行。
■ 在含有压缩气体或气泡的场合，它可以提供更优越的精度。TFXLD可以自动校正显示流量和输出。
■ 隔爆式设计，TFXLD能被用于煤床有沼气的场合，也可用于井水和其它液体（少于40%悬浮物）。
|
|
|
|
|
