　　商品详细信息

◆ 产品编号：p0020699

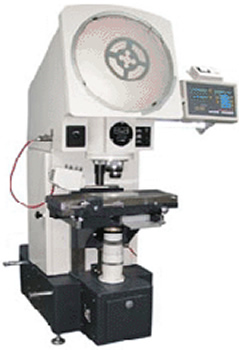

◆ 产品名：JT-3型大型测量投影仪

◆ 品牌：

>>JT-3型大型测量投影仪

>> 购买此产品请拨打购买热线：021-65682142、021-65683854、021-65688364,服务热线：servers@shuoguang.com

　　产品详细介绍

本仪器是光、机、电一体化的精密测量仪器。采用立式光路和大行程工作台，测量范围大，操作方便，它能高效率地检测各种形状复杂工件的轮廓，表面形状。如检验样板、冲压件、凸轮、齿轮、螺纹、成形铣刀、丝攻等以及成形的刀具、工具。因而本仪器适用于机械制造业，仪器仪表业、钟表业等有关厂矿的计量室和检定站。

仪器准确度（4+40L）μm，其中L为被测件长度，单位：m
数显箱（DS20B1）
使用顶针架时被测件的z大直径φ115 mm，z大长度300 mm

主要附件：
物镜：10×、 20×、 50×、 100×
半透半反镜：10×、 20×、 50×
顶针架、内外顶针、V型支架
放大镜 50 mm标准尺 250 mm普通玻璃尺 500 mm普通玻璃尺
数显箱（DS20B1）（带打印机）

　　技术参数

1、大型工作台，承载力强，测量范围大。
2、工作台升降用电机驱动，操作方便。
3、高精度物镜转盘，变换倍率方便，定位准确。
4、内调焦式透、反射照明系统，结构紧凑。
5、采用先进光栅传感器，数字显示、直观、方便。

投影屏尺寸	φ500
投影屏旋转范围	0°~360°
投影屏旋转分划值	1°
游标分划值	1′
物镜放大率	10× 20× 50× 100×
物镜物方视场(mm)	φ50 φ25 φ10 φ5
物镜工作距离(mm)	135 87 52 24
工作台尺寸(mm)	640×228
载物玻璃尺寸(mm)	256×156
工作台行程	X向200 mm Y向100 mm
Z向(调焦)	>80 mm
X、Y向数显分辨率	1μm
照明光源	透、反射均为16V/150W白炽灯

　　订货信息

货号	名称	规格	备注	市场价	现在销售价	是否现货	购买
c0070516	JT3型大型测量投影仪	投影屏直径:φ500;投影屏旋转范围:0°~360°;投影屏旋转分划值:1°	附件配置：物镜：10×、 20×、 50×、 100× 半透半反镜：10×、 20×、 50× 顶针架、内外顶针、V型支架放大镜 50 mm标准尺 250 mm普通玻璃尺 500 mm普通玻璃尺数显箱（DS20B1）（带打印机）		询价	现货
