　　商品详细信息

◆ 产品编号：p0020700

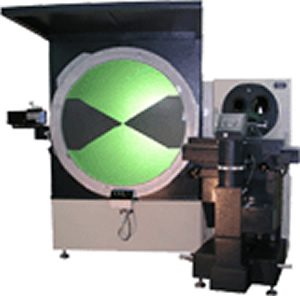

◆ 产品名：JT-7超大型卧式测量投影仪

◆ 品牌：

>>JT-7超大型卧式测量投影仪

>> 购买此产品请拨打购买热线：021-65682142、021-65683854、021-65688364,服务热线：servers@shuoguang.com

　　产品详细介绍

JT-7 大型卧式测量投影仪是一种集光、机、电、计算机一体化的精密、高效光学计量仪器。能方便而迅速地测量被测件的长度、角度、轮廓，表面形状等，例如：齿轮、凸轮、螺纹，各种样板，各类刀具（滚刀、铣刀、成型车刀等）。特别适用于大尺寸，复杂形状被测件的测量，因而被广泛
应用于汽轮机厂，航天发动机厂，工具厂及各种机械制造厂等。
卧式测量投影仪的水平结构使测件更容易放到测量台上，投影既不会受测台玻璃的影响，测台也不容易受到损坏，因此这种测台可以安放较重的测件。本测量投影仪投影屏面积大，可以使较大尺寸
被测件得到完整的影像。

　　技术参数

投影屏直径	Φ1200mm
角度旋转范围	0~360°
解析度	1′或 0.01°
物镜放大率	10×(可选购20× 50× 100×)
工作距离	300 195 120 50
物方视场	Φ120 Φ60 Φ24 Φ12
工作台面积	800×230mm
转动	±15°
测量范围	X=300mm，Z=200mm
数显分辨率	0.001mm
调焦范围	Y=60 mm
使用顶针架时被测件的z大尺寸(mm)	直径φ300，长度450
电源	110V/220V , 50Hz/60Hz , 400W
照明	透/反射 24V 150W ，高低二档照明，风冷；反射照明采用光纤传输，体积小、照度高
外形尺寸	3500×2320×2250mm （长×宽×高）
重量	约3500Kg

　　订货信息

货号	名称	规格	备注	市场价	现在销售价	是否现货	购买
c0070517	JT－7超大型卧式测量投影仪	投影屏直径:Φ1200mm;投影屏旋转范围:0~360°;解析度:1′或 0.01°	测量范围 X=300mm，Z=200mm		询价	现货
