| ◆ 产品编号：p0020717 |

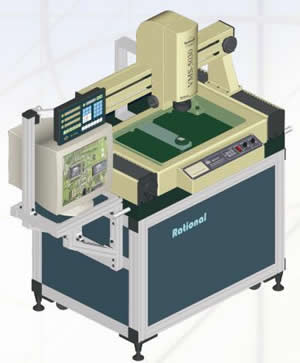

| ◆ 产品名：VMS-5030影像量测仪 |
|
|
| |
| |
|
|
| |
|
|
|
| 技术参数 |
工作臺
金屬臺呎寸(mm) 700 ×450
玻璃臺呎寸(mm) 550 ×350
運動行程 (mm) 500 ×300
測量與瞄準系統
(標準配備) 攝影機: 日本SONY 1/2"彩色CCD攝影機 顯 示器 : 15 英寸彩色顯示器
變焦物鏡倍率: 美国NAVITAR 0.7~4.5X 工作距離 : 92mm
視频總倍率: 30~190X 物方視場 : 10.6~1.6mm
雙十字線發生器 X.Y坐標測量示值誤差≤ （3+L/75)µm
儀器重量( kg ): 350Kg
照明: 表面光源與透射光源均用LED , 亮度可調 電 源: 220V(AC) , 50HZ , 30W
儀器標準配置及選購件 ( 2X附加鏡 , 特殊配備0.5X鏡筒 )
儀器配件 1X鏡筒 (標準配備) 0.5X鏡筒 (選購)
變焦鏡 0.7X~4.5X 0.7X ~4.5X 工作距離(mm
附加鏡 視頻倍率 物方視場(mm) 視頻倍率 物方視場(mm)
|
| 標準配置 |
30X～190X |
物方視場(mm) |
10～1.6 |
15X～95X |
20～3.2 |
9292 |
|
|
|
| 2 X (選) |
60X～380X |
60X～380X |
5～0.8 |
30X～190X |
10～1.6 |
36 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
