| ◆ 产品编号：p0020722 |

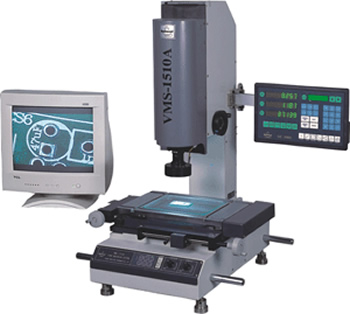

| ◆ 产品名：VSM-1510A/2515A/4030A影像测量仪 |
|
|
| |
| |
|
|
| |
|
| 产品详细介绍 |
仪器用途：
影像测量仪通用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业被广泛使用。
测量与瞄准系统：
摄影机:日本SONY 1/2"彩色CCD
显示器:15 英寸彩色
变焦物镜倍率: 美国NAVITAR 0.7~4.5X
工作距离： 92mm
视频总倍率: 30~190X
物方视场 : 10.6~1.6mm
双十字线发生器
数显分辩率 : 0.001mm
Z轴升降: 150 mm X.、Y坐标测量示值误差≤ （3+L/75）µm，L为被测长度(单位：mm)；
照明: 表面光源与透射光源均用LED , 亮度可调
电源: 220V(AC)，50HZ，30W
仪器标准配置及选购件(0.5X附加，2X附加鏡，特殊配件0.5X镜筒)：
仪器配件 1X镜筒 (标准配件) 0.5X镜筒 (选购)
变焦鏡 0.7X~4.5X 0.7X~4.5X
附加镜 视频倍率 物方视(mm) 视频倍率 物方视(mm) 工作距离
0.5X(选) 15X～95X 20～3.2 7.5X～48X 40～6.4 175mm
标准配置 30X～190X 10～1.6 15X～95X 20～3.2 92mm
2X(选) 60X～380X 5～0.8 30X～190X 10～1.6 36mm |
|
| 技术参数 |
1.仪器采用彩色CCD摄像机、变焦距物镜与十字线发生器作为测量瞄准系统;
2.由光柵测微尺与DC-3000数据箱组成测量及数据处理系统;
3.仪器具有多种数据处理、显示、输入、输出功能,特別是工件摆正功能非常实用;
4.仪器备有RS232接口,与电脑连接后,采用二维测量软件可对测量图形进行处理及输出。测量数据可转化为AutoCAD图形文件。 |
| 仪器型号 |
VSM-1510A |
VSM-2515A |
VSM-4030A |
|
|
|
|
|
|
| 金属台尺(mm) |
354×228 |
450×280 |
606×466 |
|
|
|
|
|
|
| 玻璃台尺(mm) |
210×160 |
306×196 |
450×350 |
|
|
|
|
|
|
| 运动行程(mm) |
150×100 |
250×150 |
400×300 |
|
|
|
|
|
|
| 仪器重量(kg) |
100 |
120 |
240 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
