　　商品详细信息

◆ 产品编号：p0020724

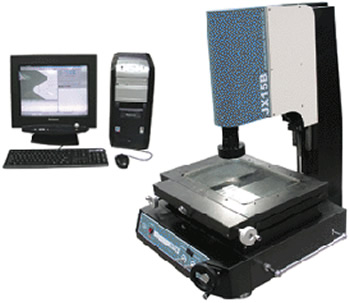

◆ 产品名：JX-B15电脑视频型影像测量仪

◆ 品牌：

>>JX-B15电脑视频型影像测量仪

>> 购买此产品请拨打购买热线：021-65682142、021-65683854、021-65688364,服务热线：servers@shuoguang.com

　　产品详细介绍

仪器用途：
    仪器通用于以二座标测量为目的的一切应用领域,在机械、电子、仪表、塑胶等行业广泛使用。

二维图像测量软件：
1、主要功能：利用已知图像直边快速定标，物镜焦面识别，图像z佳对比度识别，双套线，图像采集、自动边缘找点，鼠标找点，屏幕固定十字线瞄准，十字线旋转，手动调焦，手动二维工作台，工作台光栅数据自动采集。
2、测量功能有：
   A 采集功能：直接采集点，采集直线，采集圆（圆心、半径、直径），采集圆弧（弧心、半径、直径）采集两点距离、采集点线距离及垂足坐标，采集两圆心距离，采集直线夹角及交点坐标。
   B 构造功能：直线构造中线、点构造直线，点构造圆
   C 组合功能：点与点组合计算两点距离，点与直线组合计算点一线距离及垂足坐标，圆与圆组合计算圆心距离及相关交点坐标，直线与圆组合计算相关交点坐标，线与线组合计算夹角及交点坐标，并可在此基准上将测量单元进行组合进行拓展测量，通过组合产生新的点线，实现新的测量功能。
   D 形位公差、直线度、圆度，圆弧圆度、同轴度，对称度，位置度。
   E 可进行坐标变换及建立直角坐标系、极坐标系。

    采用CCD图像采集、显示屏瞄准处理技术，取代传统显微镜的目视测量。具有较高的测量精度和操作效率。

　　技术参数

1.仪器采用超大行程工作台，花岗岩底座和立臂，结构坚固、稳定。
2.仪器采用光栅线位移传感器作为测量元件，装调方便，稳定可靠。
3.仪器采用CCD摄像机采集被测件图像并送入计算机进行图像处理。仪器配有二维图像测量软件，可以完成各种复杂的测量工作。
4.透射和反射照明采用高亮度、长寿命发光二极管作光源。半导体激光器发出红色光点，能快速、准确地确定被测部件。

工作台坐标测量范围	X轴 300mm Y轴 200mm
X、Y坐标显示分辩率	0.0004mm
与放大率对应的物镜工作距离	75~90mm
与放大率对应的物镜z大高度	102~82mm
工作台坐标示值准确度	（2+L/100）μm，其中L为被测长度，单位mm
CCD摄像机	1/2″黑白摄像机，像素795（H）×596（V）
物镜放大率	0.7×~4.5× 连续变倍
金属工作台尺寸	450×300mm
工作台z大荷重	20Kg
主机外形尺寸（mm）	宽580×深750×高660

　　订货信息

货号	名称	规格	备注	市场价	现在销售价	是否现货	购买
c0070560	JX-B15影像测量仪（电脑视频型）	工作台坐标测量范围:X轴 300mm Y轴 200mm;X、Y坐标显示分辩率:0.0004mm	物镜放大率 0.7×~4.5× 连续变倍		询价	现货

　　联系方式

订货电话：021-65682142、65683854、65688364。服务热线：servers@shuoguang.com

　　商家特别提示

如因产品质量问题(非人为损坏，机器无划伤),在货到7天内可免费退换.保修一年. 中国实验科学器材网将通过签约快递公司送货上门,除新疆、西藏地区外，其余地区3-4天内送达，新藏地区1-2周内送达（特殊情况除外）。
