| 型号 |

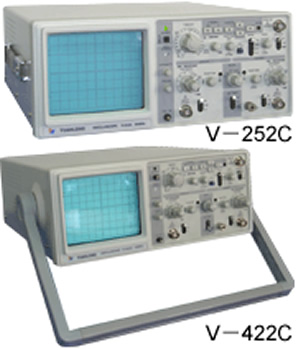

V－252C通用示波器 |
V－422C通用示波器 |
|
|
|
|
|
|
|
| 显示 |
双踪显示、大矩形屏 |
双踪显示、大矩形屏 |
|
|
|
|
|
|
|
| 带宽 |
DC～20MHz —3dB |
DC～40MHz —3dB |
|
|
|
|
|
|
|
| 垂直灵敏度 |
5mV/DIV～5V/DIV ±5% 扩展可达1mV/DIV |
5mV/DIV～5V/DIV ±5% 扩展可达1MV/DIV |
|
|
|
|
|
|
|
| 上升时间 |
≤17.5ns |
≤8.8ns |
|
|
|
|
|
|
|
| 垂直工作方式 |
CH1、CH2、ALT、CHOP、ADD |
CH1、CH2、ALT、CHOP、ADD |
|
|
|
|
|
|
|
| 扫描 |
0.2μs/DIV～0.2s/DIV ±5% |
0.2μs/DIV～0.2s/DIV ±5% |
|
|
|
|
|
|
|
| 扫描扩展可达 |
100ns/DIV |
20ns/DIV |
|
|
|
|
|
|
|
| 水平带宽 |
0～500kHz －3dB |
0～500kHz —3dB |
|
|
|
|
|
|
|
| 触发方式 |
AUTO、NORM、TV－H、TV-V |
AUTO、NORM、TV－H、TV-V |
|
|
|
|
|
|
|
| 触发灵敏度 |
内:0.6DIV 组合方式:2DIV 外:800mV |
内：0.6DIV 组合方式：2DIV 外：800mV |
|
|
|
|
|
|
|
| CHI输出 |
在50Ω负载上输出电压≥20mV/DIV，带宽为50Hz～5MHz |
在50Ω负载上输出电压≥20mV/DIV，带宽为50Hz～5MHz |
|
|
|
|
|
|
|
| 校准信号 |
幅度：0.5V±3% 频率：1kHz±2% |
幅度：0.5V±3% 频率：1kHz±2% |
|
|
|
|
|
|
|
| CRT读出 |
CRT显示V/DIV、T/DIV、UNCAL、MAG等面板设定；游标测量△V、△T |
CRT显示V/DIV、T/DIV、UNCAL、MAG等面板设定；游标测量△V、△T |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
