  您现在的位置:首页-->量具量仪-->轮廓投影仪 -->PJ-500 303系列轮廓投影仪
  商品详细信息

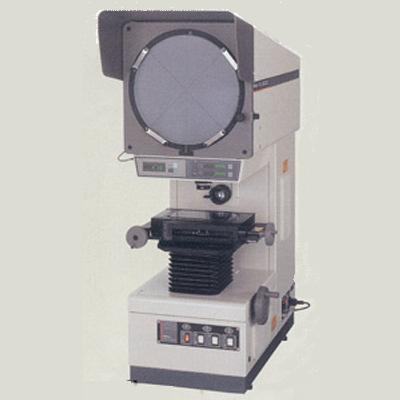

点击查看图片实际尺寸大小
◆  产品编号:p0003201
◆  产品名:PJ-500 303系列轮廓投影仪
◆  品  牌:


>>PJ-500 303系列轮廓投影仪
>> 购买此产品请拨打购买热线:021-65682142、021-65683854、021-65688364,服务热线:servers@shuoguang.com
  产品详细介绍
  技术参数

产品介绍: 特点
★、带交叉线的大尺寸(508mm)投影屏减少工件校准误差。
★、实现高效测量的数字式角度和XY轴坐标计数器。
★、电动控制XY工作台。
★、3镜头安装转塔,1OX和2OX投影镜头为标准配置。
★、投影镜头有较长工作行程,便于工件检测。
★、带有SPC数据输出接口。

照明 轮廓或表面 单位:mm
放大倍率 5X 10X 20X 50X 100X
视野范围 101.6 50.8 25.4 10.16 5.08
W 156.8 101 90 82 69
H 98.2 205 205 205 205
D 186.4 287 308 260 193

产品特点:
★、投影屏:真有效值:508mm
回转角度:+/-370º
角度读数:0.01º或1"(可换)
功能:调零,ABS/INC切换

★、放大精度:轮廓照明:+/-0.1%或更小
表面照明:+/-0.15%或更小

★、轮廓照明: 光源:卤素灯泡(24V,150W)
远心系统
高/低亮度转换

★、表面照明: 光源:卤素灯泡(24V,150W)
远心系统

技术参数:
型 号:PJ-500
原厂货号:303-801D(带有230VAC电源线)
XY测量范围:200×100mm
分辨率:0.001mm
测量仪:内装光栅尺
工作台尺寸(W×D):430×254mm
有效工作范围:270×170mm
投影镜头:10X镜头(172-281)和20X(172-282)
数据输出:SPC(仅X,Y坐标数据输出)
电源:230VAC,50/60Hz
尺寸:775(W)×1375(D)×1905(H)mm
屏幕中心高度:1595mm
重量:660kg

  订货信息
货号 名称 规格 备注 市场价 现在销售价 是否现货 购买
c0016290 PJ-500型 轮廓投影仪 XY测量范围:200×100mm;分辨率:0.001mm;测量仪:内装光栅尺 包装1 0 0 现货
