产品介绍： ★、向下照明系统朝下的落地式
★、数显读数的测角投影屏(包括调零,AB5/lNC坐标转换功能)便于读数,并减少角度测量误差。
★、角度屏可实现图像的跟踪和比较。
★、可选倾斜表面照明器(172-418)提供清晰明亮的图象；也能检测无反射工件如:塑料工件和印刷品。
照明 轮廓或表面 单位：mm
放大倍率 5X 10X 20X 50X 100X
视野范围 100 50 25 10 5
W 57(32) 57(57) 57(57) 32.4 22.5
H 125 181 206 87 87
D 114 114 114 64.8 48
():使用表面照明时
注:50X和100X放大时无表面照明功能
产品特点： ★、投影屏:真有效值:508mm
回转角度:+/-370º
角度读数:0.01º或1"(可换)
功能:调零,ABS/INC切换
★、放大精度:轮廓照明:+/-0.1%或更小
表面照明:+/-0.15%或更小
★、轮廓照明: 光源:卤素灯泡(24V,150W)
远心系统
高/低亮度转换
★、XY工作台(319-209):
XY测量范围:100×50mm
有效工作范围:180×150mm
测量仪:微分头(可选)
★、XY工作台(319-222-1):
XY测量范围:100×50mm
有效工作范围:180×150mm
测量仪:内装光栅尺
★、XY工作台(319-225-1):
XY测量范围:200×100mm
有效工作范围:266×170mm
测量仪:内装光栅尺
★、表面照明仪(172-418):
方法:双灯泡倾斜照明型
光源:卤素灯泡(24X,150W)
*注仅提供5X,10X,20X放大倍数
技术参数：

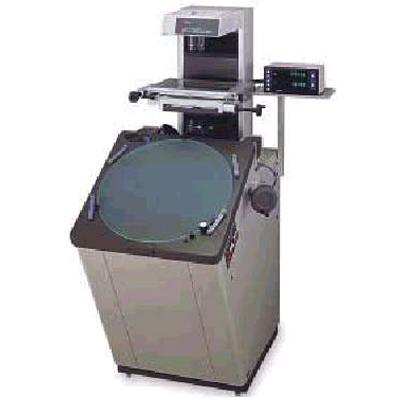

型号: PV-5000
原厂货号: 304-201-1D(带有230V AC电源线)
XY工作台: (选件)
投影镜头: (选件)
表面照明: (选件)
电源 : 230VAC,50/60Hz
尺寸: 738(W)×1021(D)×1520(H)mm
重量: 180kg |
