产品介绍： 特点
★、向下照明系统朝下的落地式。
★、大直径(600mm)投影屏有效的检验。
★、角度屏可实现图像的跟踪和比较。
★、可选倾斜表面照明器(172-418)提供清晰明亮的图像。
★、也能检测无反射工件如:塑料工件和印刷品。
照明 轮廓或表面 单位：mm
放大倍率 5X 10X 20X 50X 100X
视野范围 120 60 30 12 6
W 37(12) 37(37) 37(37) -- --
H 140 182 257 76 76
D 94 94 94 14 6
():使用表面照明时
产品特点： ★、放大精度:轮廓照明:+/-0.1%或更小
表面照明:+/-0.15%或更小
★、轮廓照明: 光源:卤素灯泡(24V,150W)
远心系统
★、XY工作台(319-225-1)
XY测量范围:200×100mm
有效工作范围:266×170mm
测量仪:内装光栅尺
★、表面照明仪(172-418)
方法:双灯泡倾斜照明型
光源:卤素灯泡(24V 150W)
*注:50X,100X放大倍数使用垂直照明
技术参数：

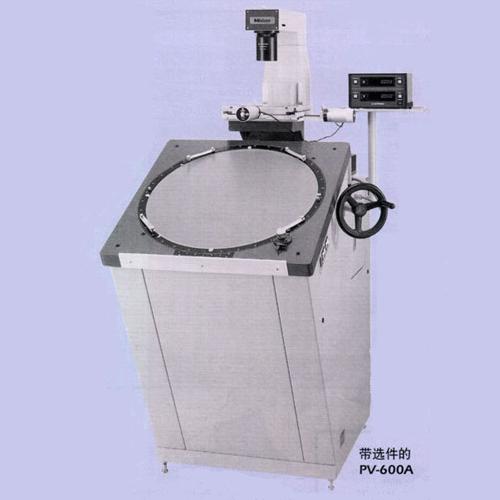

型号：PV-600A
原厂货号：305-103D(带有230V AC电源线)
XY工作台：(选件)
投影屏：(选件)
投影镜头：(选件)
表面照明：(选件)
电源 ：230VAC,50/60Hz
尺寸：1010(W)×1150(D)×1750(H)mm
重量：200kg
|
