| ◆ 产品名：1010GC/1010GCS系列外卡气体超声波流量计（气体核查） |
|
|
| |
| |
|
|
| |
|
| 产品详细介绍 |

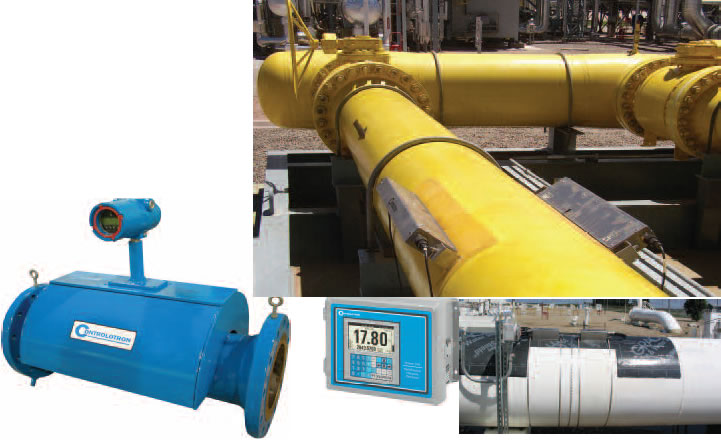

1010GCS SonicGasTM短管式气体超声波流量计采用外夹无空穴式设计，性能可靠、安全经济，可提供贸易交接计量的精度。采用管道外部安装换能器技术，避免了插入式结构复杂、维护成本高的缺点。仪表利用先进的宽束WideBeamTM技术，具有动态自动调零ZeroMatic PathTM功能，可以避免系统的零点漂移，不需要停输进行零点设定。
1010GC现场外夹式气体流量计，作为贸易交接流量计的核查表，具有安装快速方便、测量精度高等特点。将高精度外夹式超声波流量计与贸易交接流量计串联安装在同一管道上，就可以迅速准确的核查贸易交接流量计的标定精度。这种核查功能的流量计满足AGA-9号报告的要求。采用这种流量计进行核查，比把贸易交接流量计送到实验室标定更加经济、方便。 |
|
| 技术参数 |
工况体积流量和流速
气体压力和/或温度（可选项）
系统可提供数字和模拟输出
在湿气条件下也能确保正常运行
采用WindeBeamTM宽束换能器
具有动态调零功能，可消除零点漂移
不受压力调节阀的噪音干扰
在直径反射式安装中，有1、2、3或4声束（2至8声道）的配置可供选择，不易受横向流和涡流的影响
根据AGA-9报告进行气体补偿计算的累计标准体积或质量流量
现场和运行状态诊断，确保流量计运行平稳且标定精度不变
说明：
康乐创的1010GCS系统能精确的测量气体的流量，并且提供了更多的性能、安全又实惠，还利用了方便的夹装式技术这款新的高精度短管式时差式超声波短管式流量计在密闭运输系统中提供了准确的精度。根据精确的温度和压力测量能计算出每AGA-8的标准容积(质量)总数以及绝对容积。对于各种气体成分的应用，可以根据质量流量、压力和温度来分析外面气体的成分。1010GCS系统能消除插入式传感器的繁琐又昂贵的维修费用，并且提供了超群性能。这个系统使用了康乐创的先进宽束传感器技术和自动零点设定能力，零点设定能消除全部的零点漂移，使量程比(调节比)达到400：1。夹装式传感器几乎不需维修，也不需要停止输送或者对管道减压就可以移动、检测。模型可应用于2-8通路，并且通过了FM、Cenelec、CSA、CEPEL等各种安全检测，也适用于各种信息选择和控制输出，因为夹装式系统是尤其适合已存在的气体管道，请参看1010GC模型。
应用范围：
康乐创的1010GCS系统为密闭运输和气体管道的流量检测提供了超群性能，并且她要比一般插入式超声波流量计要好得多。我们可以选择2、4、6、8通道(每个声束包括两个通路)去应用于旋转的流体剖面和较小的直管道来提高精度。
系统费用是根据性能需要所选择的高精度模式而言的。康乐创的先进宽束传感器能确保各种气体质量变量一致。
操作原理：
两个夹装式宽束传感器都安装在管道的同一边，声波脉冲就在顺流和逆流之间发射。传感器和管道导声的特性相匹配就产生了宽束声波，声波通过管壁发射出精确、稳定的声波到液体里。脉冲是传感器通过两条不同的通道发射的。
d一条测量通道通过管壁和气体斜对发射，反射到较远管壁到另一个传感器上。气体的流动导致了声波在顺流和逆流之间产生了一定的时间差。系统测量出时间差并将它转化成容积和质量流量，第二条超声波波束只要通过管壁就可以在两个传感器之间传送。因为气体的流动不会影响管壁间脉冲传送的时间，这条通道可以作为稳定的零点流量参考。它能消除零点漂移并且不需停输就可以进行零点设定。
先进宽束产生的超强、稳定的信号可以发射到传感器的轨迹之外。这就使传感器能够测量很宽范围的流度、压力和温度,而不需重新配置传感器，并且甚至在湿气条件下也能操作，因为水滴不会影响宽束的进入。康乐创的流量测量过程也是一个对气体声速的精确和连续测量的过程。通过监测温度和压力能够使流量计探测和报告液体的变化和界面，能为各种气体的的测量进行性能的优化和校准，也能精确的计算出气体的质量流量。
先进内置流量剖面测量仪：
大多数超声波流量计供应商试图通过收集大量的超声波波束，或者被迫使用插入技术的插入式传感器来改正流体剖面。然后他们使用各种组合方法来得出数据然而，如果流体剖面是平面的话，所有流体剖面校准
的需求都将被全部取消。这就是康乐创的先进内置流体剖面测量仪所取得的成就。
先进流体剖面测量仪的功能是:在流速和粘度变化时流体平面不会改变，也不会因为逆流管道配置而改变。当混合流体进入1010GCS短管的测量区，在压力下降时只产生微乎其微的影响。
功能说明：
准确的容积流量和流速
详细说明每AGA-8气体成分的标准容积和质量流量总数
气体比重
气体温度
适用于湿气条件
充分应用、诊断功能确保分度和操作完整
任意支持在线气体的色谱成分校正
1010GCS夹装式气体流量计的特点：
在密闭输送中提供高精确度
剖面测量仪应用于弯形管道安装
高性能的密封材料保护传感器
高、强、超精度模式的选择
可安装通道2，4，6，8
系统提供数据和模拟输出
确保在湿气条件下正常操作
自动零点设定防止零点漂移
相比插入式超声波技术的优良性能：
康乐创的先进宽束传感器比一般的多束插入式超声波流量计提供了几个主要的性能特点：
1． 插入式系统不包括通过管壁的零基准通道，因此他们就出现零点漂移并且在零流量时进行调零。
2． 插入式传感器系统不能用宽束反射到管壁深处，用反射通道取消了涡流并且减少了由于涡流产生
的错误。
3． 插入式系统用隐藏的插孔或传感器延伸到流体里。这样导致本地流量剖面变形，影响了线性和反复
性，并且没有提到维护问题(请查ASME Vol.121,June 1999,Pg.422)
4． 当气体流速增加时，接收感应器能发射出超声波束。康乐创的先进宽束传感器对管壁产生共振，
因此在传送和接收传感器器之间就大大的增加了声波的活动轨迹。所以康乐创的先进宽束系统能更好的承受声波的传送。
安装说明：
1010GCS系统能于用户的电脑、本地控制设备和传输摸块连接起来。远程控制信息能使康乐创系统进行泄露检查和优化。1010GCS系统提供的连续数据到用户的SCADA系统。
系统构件：
1010GCS NEMA 4X or 7 流量显示器
1013GCS非插入的短管
可选件 RTD温度感应器
可选件 Pc气体成分传输器
可选件 压力变送器
性 能：
精度:+/-0.15 - 0.7%
重复性:z大+/- 0.05%
流量范围:+/- 24米/秒 包括零点漂移,双向测量
灵敏度:0.0003米/秒
零点漂移:零,先进的零点设置功能
温度范围:标准型 -40 0C - 150 0C,可选项:-45 0C-230 0C
敏捷转换:0.2秒-5分钟
时间延迟 1-60秒
数据刷新:3Hz
防护防爆等级: NEMA4X,NEMA7,IP65 - Ip68
说明：
目前所有的天然气流量计均为在线短管或插入式。先进，我们不需要插入管道就可以精确测量出低压气体的流量，并且在安装流量计的时候，也不需要切割管道或者停止输送。高压气体的夹装式测量法在我们d一代的模型--240系统就被广泛采用了。
对于高压输送的天然气，当密度达到水的1/4时，即可采用夹装式z高精度可达0.5%。低压输送的天然气也可采用夹装式。,管道内无检测件，允许管道清洗装置顺利通过
1010GC系统的夹装式时差超声波流量计是康乐创家族的专业产品。
1010GC系统可以检测天然气和工艺气体的流速，它是通过使用先进产品高精度的宽束传感器直接通过管壁传送超声波信号，气体导声的特性也是众所周知的。1010GC系统通过高精度的温度感应器和压力数据输入能够计算出质量流量总数和容积总数。
便携式和固定式流量计都可以用于直径为2-48英寸的管道。先进的宽束传感器不需管道降压或者停止输送就可以维修。
适用于：
天然气、过程工艺气体、空气等
高压和低压管道
直径为2-48英寸的管道
钢管和塑料管道
湿气的应用
型号适用于Class I, Division 1&2, Zone 0, 1&2
应用：
固定式和便携式
夹装短管式：1010GCS密闭运输系统，显示分区数据
特点：
流量范围1000:1 的变化
宽束反射模式操作确保高精度
便携式使用夹装设备
固定式使用焊接密封材料做外壳以保护传感器
模拟输出：4-20mA, 0-10Va, Pgen
数据输出：RS-232，Modbus、Ethernet
操作原理：
康乐创的先进夹装式宽束直线反射模式传感器系统提供了超群的性能特点，比一般的两束和四束的插入式超声波流量计性能更加优越。
插入式系统容易受横流和涡流的影响.
1010GC系统的直线反射模式宽束超声波自动发送并抵消横流，通过这种条件可以影响直射和反射的波束。因为在管壁里没有洞，也就不存在收集波束模块了。
1010GC夹装式传感器从上而下发送波束到管壁上，由于和管道的波导特性相匹配, 产生宽束, 凭借传感器不断发射宽束超声波进入气体里。
宽束技术能确保信号被接收，甚至是管道里有多种不同的气体产生的流量都可以接收信号。管道信号的检测也使1010GC系统自动发射并且不需停止流量就可以维护系统的零点调整。宽束也能在湿汽条件下操作，因为水滴不会影响宽束超声波模块的进入。
流体截面的形状会影响流量计的精度。1010GC系统通过检测流速和输入管道的尺寸，她能够计算出精确的雷诺数，因此它不受流体截面形状的影响，自动收集流体剖面变化的分度。对于高弯度型的管道结构，根据用户所需的精确度我们可以选择使用4，6，8通道系统。
优点：
天然气站场在使用Instromet 公司的插入式超声波流量计后, 改用夹装式
一、安装时不需切割管道
当需要在气体管道上作精确的流量检测和全线监测时，康乐创的1010GC系统提供了比一般插入式流量计的超群性能，安装时不需要停止操作。
二、快速安装
安装仅需几分钟，能够在任何位置上进行，甚至是很短的直管道，可以选择使用2，4，6，8通道系统来修正流体剖面
三、成本低
系统费用低说明系统性能需要有高精度模块。康乐创的宽束传感器确保较宽的气体范围
提供数据：
1010GC系统提供：
标准的容积和质量流量
容积和质量流量总数
比重
气体温度
湿气的状况
充分应用和诊断功能，确保分度和完整操作
夹装式气体流量计的特点
简单的菜单说明传感器的安装和操作。
传感器和管道波导特性相匹配。
消除高压气体管道棘手的带压开孔安装。
为高价值应用提供高精度的要求。
1010GCP便携式模式可检测传统气体流量计的精度。
测量支持困难的管道安装。
宽束传感器适应于多种产品性能。
使用高性能焊接密封的外壳保护传感器不受干扰和摆动。
校准管道配置结果。
零点设置确保防止零点漂移。
在任何有效管道位置上传感器都安装方便、简单。
高精度模块的选择适合用户预算和性能需要。
可选择安装2，4，6，8通道。
康乐创优化服务确保规范一致。
在湿气条件下正常操作。
安装说明
1010GC系统能够连接顾客的电脑，局部控制装置和信息模块。远程传送信号给康乐创流量计以便了解
泄漏和优化情况。1010GC图表显示提供了连续数据给顾客的SCADA系统。
基本精度............................1-2%
高精度..............................0.5%
标定精度............................0.1-0.5%
灵敏度..............................0.0006m/s
重复性..............................0.05%
流量范围.....................0- (+/-)38米/秒
双向测量
时间延迟............................1到60秒
敏捷转换............................1秒到60秒
数据刷新速度: ......................1秒 显示
250毫秒 模拟输出
温度范围............................-400C 120 0C
z低操作压力......................塑料管:大气压
钢管: 75PSIG 5BAR 依据应用条件
电源............................90-240VAC,12VA,
9-36 VDC 12W
防爆.....................CLASS I DIVISION 1&2,
Zone O,1 and 2
|
|
|
|
|
