| ◆ 产品编号：p0019355 |

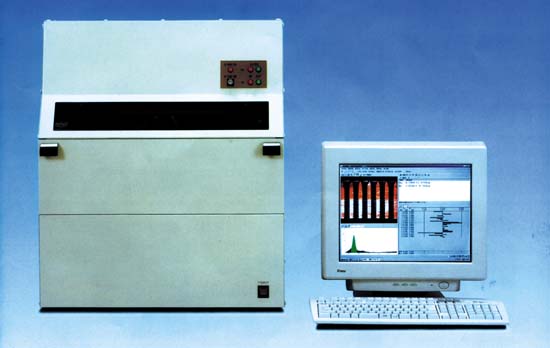

| ◆ 产品名：EX-3000 荧光X线涂镀层测厚仪 |
|
|
| |
| |
|
|
| |
|
| 产品详细介绍 |
共同规格：
X线源－－油浸式小型微焦点X线管
对阴极：钨
管内电压：50KV
管内电流可变
照射方式－垂直向下投射方式
检测器－比例计数管
准直孔－5种(自动切换方式)
准直孔－0.05,0.1,0.2,0.3,0.5Φmm
(可选)0.05×0.5,0.005,0.1,0.2,0.5Φmm
试料观察－CCD摄像机
计算机－PC/AT 相容
17寸彩色显示
打印机－点阵打印机
检测对象－原子序号22(Ti)～82(Pb)
原子序号21以下的可通过吸收法检测。
滤波器－数字式滤波器及金属式滤波器(NiCo)自动切换
可检测范围－原子序号22～24:0.2～约20μm
原子序号25～40:0.1～约30μm
原子序号41～51:0.2～约70μm
原子序号52～82:0.05～约
检测线－自动形成检测线
多点检测线
单层镀层测定
应用－2层镀层测定
同时测定合金镀层成分比
测定无电解镍
检测功能－ 二个不同测量点之间距离
自动检测功能
输出规格设定功能
自动检测条件设定
光谱测定功能
修正功能－基材修正
自动图表功能－指定检测位置(X-YZ)
同一形式重复功能
原点修正功能
检测位置确认功能
数据处理功能－统计值显示：平均值、标准偏差、z大值、范围、CP、CPK
直方图
X－R曲线管理图
三维图显示检测数据
剖面图显示
安全功能－X射线钥匙电源开关
文件尺寸功能
其他功能－口令功能
测量台面坐标显示
装置维护调整 |
|
| 技术参数 |
★微软 - 视窗系统(易操作及高精度测试结果)
1、个人电脑兼容
兼容个人电脑系统, 各种微软视窗系统的应用软件可以直接使用。
2、双滤波器系统
除数字式滤波器外还采用了机械滤波器,能在适宜的条件下获得极精确的结果。
3、内置5种准直孔
最小准直孔的直径为0.1毫米, 能够测量样品的极微小的部分.
标准(直径):0.1, 0.2, 0.5, 1.0, 2.0
选件(直径):
0.05, 0.1, 0.2, 0.3, 0.5 或0.05 x 0.5, 0.1, 0.2, 0.3, 0.5
★快速检测 （通过鼠标定位）
1、自动检测
用鼠标指定要测量的部位可以实现对目标位置的快速检测。进入测量位置后,
即刻进行连续自动测量。通过坐标补偿, 频道连接, 可自动校正与各种形状
相应的标准板进行检测. 厚度标准的校正也可通过自动检测实现。
★出众的指示功能
1、监视器指示测量位置
发光部分显示在屏幕上. 大小根据准直孔的大小变化。
2、多频道系统
由于应用了多路能量通道, 实现了能谱分析的高速化(处理速度约为2到3秒)。
★处理能力和操作性的提高
1、大容量报告功能
有关微软——视窗系统应用软件可使得测量的实际位置显示在屏幕上从而易于
完成各种报告任务。多任务功能可以使在检测的同时进行包括报告在内的数据
处理操作。
2、图解式检测数据显示
★可靠的维护系统
1、自检和X射线管维护功能
通过自检功能,可以简单，迅速，明确的检查出故障。X射线管的使用时间可以
和寿命一起显示以便于维护保养。 |
| 型号 |
. |
EX-3000I(手动) |
EX-3000II(自动) |
|
|
|
|
|
|
| 探测头 |
尺寸(mm) |
170x110 |
240x220 |
|
|
|
|
|
|
| . |
移动长度(mm) |
X:70,Y:70,Z:50 |
X:200,Y:200,Z:50 |
|
|
|
|
|
|
| . |
测量物体高度 (z高) |
50 (选件 150) |
50 |
|
|
|
|
|
|
| . |
计数器尺寸 (mm) |
602(宽)X463(深)X732(高) |
602(宽)X463(深)X732(高) |
|
|
|
|
|
|
| . |
重量(kg) |
55 |
61 |
|
|
|
|
|
|
| 操作 |
计数器尺寸(mm) |
主机182(宽)X383(深)X372(高)/监视器412(宽)X424(深)X420(高) |
主机182(宽)X383(深)X372(高)/监视器412(宽)X424(深)X420(高) |
|
|
|
|
|
|
| . |
重量(kg) |
主机 9 / 监视器 21 |
主机 9 / 监视器 21 |
|
|
|
|
|
|
| 打印机 |
重量(kg) |
5.2 |
5.2 |
|
|
|
|
|
|
| 电源 |
. |
交流100伏 +- 10伏 |
交流100伏 +- 10伏 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
