　　商品详细信息

◆ 产品编号：p0020592

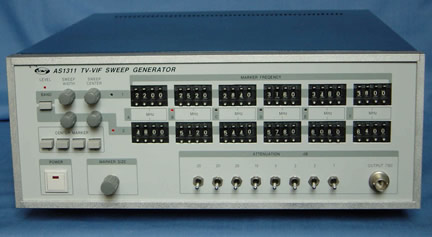

◆ 产品名：AS-1311电视扫频信号发生器

◆ 品牌：

>>AS-1311电视扫频信号发生器

>> 购买此产品请拨打购买热线：021-65682142、021-65683854、021-65688364,服务热线：servers@shuoguang.com

　　产品详细介绍

概述
    AS1311电视中频扫频信号发生器（AS1311 TV.VIF SWEEP GENERATOR）是z新研制的新电视中频扫频信号发生器。该信号发生器的扫频范围为22MHz～64MHz，覆盖了各种电视制式的中频频率范围。信号发生器提供了6个频标，频标的频率值可通过数码开关选择。频标的最小分辨率为10kHz。共有2组数码开关，通过BAND开关的切换，可选择其中一组作为当前的工作频标。
    信号发生器的频标由数字方式产生，因此具有极高的稳定性和准确度，并具有中心频标可选择的功能。
    信号发生器所提供的测试信号性能和各种功能，充分能满足电视机中频特性调试和测试的需要，它是生产厂家生产调试电视机的重要设备。

工作原理
    整机工作原理见原理图SQJ 2.826.000 DL第1～8张。
SQJ5.531.022扫频控制和频标产生单元
本仪器采用了INTEL—8031CPU作为整机的控制中心。8031的工作时钟频率为12MHz，5JC15的第18，19脚为8031时钟振荡外接元件引脚，外接元件由5JT1和5C24～5C26组成。5JC15的第32～39脚是CPU的数据输出/输入和外部存储器低8位地址数据的复用线。通过5JC16存储器及CPU第30脚输出的地址选通信号，把所需的低8位地址存入5JC16临时存储器，第21～25脚是外存储器高5位地址输出线。5JC17是一个8Kbit×8的可擦写存储器，它存有CPU工作的程序，它在CPU输出的地址信号和第29脚的程序选通信号控制下，源源不断地把要执行的程序读入CPU。在程序的控制下，5JC15的第14脚即P3、4输出口，每隔40mS输出一个如图1的脉冲波。t1对应于扫频时的回扫时间，t2对应于扫频时的正程时间。在t1的开始一段时间里，8031CPU首先要完成对数码开关数码采集。它从第1脚到第6脚（即P1.0口到P1.6口）依次分别输出一个负向

　　技术参数

工作特性
AS1311电视中频扫频信号发生器的各技术性能，参照了国家制定的《GB/T13183—91扫频信号发生器通用技术条件》中的技术性能规定，以及同类进口信号发生器的技术性能而制定。
扫频信号输出部分
扫频方式：锯齿波扫频
扫频频率范围：22MHz～64MHz。
扫频宽度：±4MHz～±8MHz。
输出电平：1Vrms±10%，75Ω负载。
输出阻抗：75Ω。
输出电平平坦度：±0.5dB。
输出衰减量：z大81dB；最小分辨率1dB。

频标输出部分
脉冲频标个数：6个/组，共2组。
频标最小分辨率：10kHz。
频标标志误差：优于±0.1% 。
频标脉冲宽度：约50μS。
频标脉冲z大输出幅度：约±15V。
频标最小间距：1/60扫频宽度。
供电电源：220V±22V；50Hz±2.5Hz。
功耗：约16VA。
外形尺寸和重量：
外型尺寸：320（宽）×122（高）×370（深）；
重量：约7kg。
衰减80dB，分辨率1db

扫频范围	22-64MHz
频标	2×6点可设置，精度±0.1%
输出幅度	≥1V，±0.5dB

　　订货信息

货号	名称	规格	备注	市场价	现在销售价	是否现货	购买
c0070211	AS-1311电视扫频信号发生器	电视中频扫频信号发生器，22-64MHz，6点频标可设置	.		6380.00	现货
