| ◆ 产品编号：p0020995 |

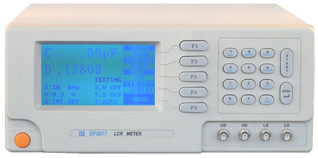

| ◆ 产品名：DF-2817/DF-2817A型高精度宽频电桥 |
|
|
| |
| |
|
|
| |
|
|
|
| 技术参数 |
1.100HZ－100KHZ 8个典型频点
2.0.05%高测量精度
3.L/Q、C/D、R/Q测试方式
4.240*128点阵图形LCD显示
5.采用新型全塑面板，导电橡胶按键
6.屏幕同时显示测试结果和测试条件
|
| 型 号 |
DF-2817 |
DF-2817A |
|
|
|
|
|
|
|
| 显示方式 |
LCD显示 |
LED显示 |
|
|
|
|
|
|
|
| 测量参数 |
L/Q、C/Q、R/Q |
L/Q、C/Q、R/QD |
|
|
|
|
|
|
|
| 测试频率 |
100Hz 120Hz 1kHz 10kHz 20kHz 30kHz 60kHz 100kHz |
100Hz 120Hz 1kHz 10kHz 20kHz 30kHz 60kHz 100kHz |
|
|
|
|
|
|
|
| 测量准确度 |
0.05%(基本量程内) |
0.05%(基本量程内) |
|
|
|
|
|
|
|
| 测试电平 |
1Vrms 0.3Vrms 0.1Vrms |
1Vrms 0.3Vrms 0.1Vrms |
|
|
|
|
|
|
|
| 测量范围：L |
0.0001μH ～9999.9H |
0.0001μH ～9999.9H |
|
|
|
|
|
|
|
| 测量范围：C |
0.0001pF ～99999μF |
0.0001pF ～99999μF |
|
|
|
|
|
|
|
| 测量范围：R |
1mΩ ～99.99MΩ |
1mΩ ～99.99MΩ |
|
|
|
|
|
|
|
| 测量范围：Q |
0.0001 ～99999 |
0.0001 ～99999 |
|
|
|
|
|
|
|
| 测量范围：D |
0.0001 ～99999 |
0.0001 ～99999 |
|
|
|
|
|
|
|
| 测试速度 |
慢速1.5次/秒，中速 4.8次/秒 快速18次/秒 |
慢速1.5次/秒中速 4.8次/秒 快速18次/秒 |
|
|
|
|
|
|
|
| 等效电路 |
串联 / 并联 |
串联 / 并联 |
|
|
|
|
|
|
|
| 量程方式 |
自动/保持 |
自动/保持 |
|
|
|
|
|
|
|
| 平均测量值次数 |
1-255 |
1-255 |
|
|
|
|
|
|
|
| 打印接口 |
有，RS-232（选件） |
有，RS-232（选件） |
|
|
|
|
|
|
|
| 判别功能 |
四档输出,PASS,FAIL指示 |
四档输出,DAG,P1,P2,P3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
