  您现在的位置:首页-->农业仪器-->数粒仪 -->PME1型自动数粒仪
  商品详细信息
点击查看图片实际尺寸大小
◆  产品编号:p0004072

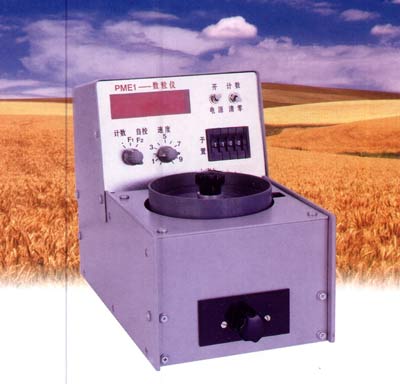

◆  产品名:PME1型自动数粒仪
◆  品  牌:


>>PME1型自动数粒仪
>> 购买此产品请拨打购买热线:021-65682142、021-65683854、021-65688364,服务热线:servers@shuoguang.com
  产品详细介绍
  技术参数

产品介绍:
本仪器可以主要粮食作物如稻麦高梁等颗粒进行自动计数,在农业院校、农业科技推广站及种子公司考察种子品质指标测定千粒重时实使用本仪器方便、准确。
工作原理:
用电磁振动盒使种子逐粒排队送料,落入光电转换槽后形成光电脉冲,经放大整形倒相后送入计数电路,以LED数码管显示读数。整机全由用抗干扰能力强、电压范围广、功耗微的CMOS小规棋数字集成电路。预置数用拨盘开关,当计数到预置数后,停止送料,停止记数。仪器设有自校频率。便于检查计数电路及预置的正确性。
(1)电磁振动送料装置:杯子放在料盘上,料槽成螺旋形,料盘由三片斜放的弹簧片上,电磁线圈通以半波整流的脉动电流。吸引料盘作每秒50次的振动,因弹簧片有斜角,料槽在向左移动时有向下移动,与种子磨擦力减少,在向右移动时还稍向上、与种子磨擦力增加,形成种子单方向运动。用电位器改变脉动电流,即可调节送料速度。
(2)在螺旋槽上升的种子,到达落料口落下,沿者椭园形落料槽通过光电转换区,在1.2×6mm的矩形光柱中遮光次,投影到硅光电池上产生电流变化,经脉冲放大整形后得到光电计数脉冲,送入计数电路计数显示。
(3)计数显示电路采用CC4518(菲利蒲公司HEF4518)双BCD加计数器,并以CC4511(HEF4511)BCD-7段锁存/译码/驱动器、译码后驱动共负极LED发光数码管显示,四位数的LED输入端出入限流电阻,使笔划亮度均匀。CC4518计数输入端有时钟端“CL”,时钟允许端“EN”和复位端“R”,个位数时EN=“1”(高压平)计数脉“CL”输入,正跳变触发,后面三位均是CL=“0”(低电平)由EN输入,正跳变触发。
(4)预置自停电路的控制信号由CC4518双BCD加计数的输出端Q1、Q2、Q3、Q4取得,经开关二极管,指轮拨盘开关与四输入端的与非门连接,当拨盘预置数与计数数字相符时,继电器吸合,从而切断计数输入。使计数输入端接地,停止送料,LED显示出预置数字。
(5)稳压电源采用LM7812三端集成稳压器,输出12V 1.5A,外围元件少,简单实用,性能良好。本电路的开关,继电器触点均接有消火花电阻560欧姆,防止火花计数器的干扰。自校频率是由两个CMOS反相器,一个电阻和电容构成的多谐振荡器,两个频率是通过波段开关切换电阻实现,振荡脉冲送人计数电路,即可检查显示、自停、计数的正确性。

产品特点:
1、计数品种:尺寸长×宽小于12×4毫米的谷粮种子,如稻、麦、高粱等。
2、计数精度:+/-4/1000以速度而定。(标准偏差)
3、计数速度:大于1000粒/3分钟。
4、计数容量:1—9999由四位LED数码管直接读数。
5、自校频率:f=1~2Hz,f=10~20Hz。
6、预置自停:1~9999当中任意数值,置0000不计数。
7、外接电源:220~+/-20V,50Hz功率小于20瓦,接地良好。
8、仪器尺寸:304×234×180毫米。
9、工作环境:大气压力:750+/-30毫米汞柱。
环境温度:0℃~+40℃。
相对湿度:20℃时小于80%。
连续使用时间:大于四小时。
10、仪器功能:电路自校,任意计数,预置自停,抽斗与送料自锁。
`
技术参数:
一、型号: PME1
计数器尺寸: 12*4mm(小颗粒)
计数精度: +/-0.4%
计数速度: >1000粒/3分钟
计数容量: 1-9999由四位LED数码管直接读数

二、型号: PME
计数器尺寸:12*4mm(小颗粒) ; 12*10mm(大颗粒)
计数精度: +/-0.6%
计数速度:>1000粒/5分钟
计数容量: 1-9999由四位LED数码管直接读数

  订货信息
货号 名称 规格 备注 市场价 现在销售价 是否现货 购买
c0000098 PME1型自动数粒仪 ⑴计数器尺寸:12*4mm; ⑵计数精度:±0.4% ⑶计数速度:>1000粒/3分钟 ⑷计数容量:1-9999。包装:1 2400.00 2136.40 现货
c0000099 PME 型自动数粒仪 ⑴计数器尺寸:12*10mm; ⑵计数精度:±0.6% ⑶计数速度:>1000粒/5分钟 包装;1 2980.00 2636.20 现货
